Badezimmer abdichten

Einstufung der Abdichtung im Badezimmer

Beim Dusche abdichten ist die richtige Einstufung der abzudichtenden Fläche entscheidend. Wer eine begehbare Dusche, Bodengleiche Dusche oder ebenerdige Dusche plant muss die richtige Einstufung der abzudichtenden Fläche vornehmen.

» Anleitung Bodengleiche Dusche bauen

Die richtige Abdichtung unter Fliesen und Platten (AIV)
Das Regelwerk für die nationale Normung zur Gebäudeabdichtung wurde im Sommer 2017 aktualisiert. Die bis dahin geltende DIN 18195 wurde dabei in 5 neue Normen aufgegliedert:
DIN 18531 Abdichtung von Dächern sowie von Balkonen, Loggien und Laubengängen
DIN 18532 Abdichtung von befahrbaren Verkehrsflächen aus Beton
DIN 18533 Abdichtung von erdberührten Bauteilen
DIN 18534 Abdichtung von Innenräumen
DIN 18535 Abdichtung von Behältern und Becken
Auch für die neuen Normen gelten die bestehenden Prüfberichte gemäß abP als Nachweis!

Für die Abdichtung von Innenräumen mit dem Ottoflex System gilt nun die DIN 18534. Neu in der DIN 18534 sind „Wassereinwirkungsklassen“ statt „Beanspruchungsklassen“. Wobei die bisher bekannten Beanspruchungsklassen in der DIN 18534 weitgehend durch die Wassereinwirkungsklassen W0-I bis W3-I wiedergegeben werden. Das Ottoflex Abdichtsystem mit der Ottoflex Abdichtbahn, der Ottoflex Dichtungsschlämme, der Ottoflex Flüssigfolie und den Ergänzungsprodukten wie Ottocoll M 500 sowie Dichtband, und Dichtmanschetten bietet auch für die neuen Wassereinwirkungsklassen die passende Abdichtung an. Darüber hinaus kann das Ottoflex System auch für weitere Anwendungen gemäß den neuen Normen DIN 18531, 18533 und 18535 eingesetzt werden. Das Ottoflex System bietet für die unterschiedlichsten Anforderungen perfekt aufeinander abgestimmte und zertifizierte Systemkomponenten.

In der Kategorie » Sanitärabdichtung ist das Ottoflex System und alle Systemkomponenten.

Verschiedene Varianten um eine Dusche abzudichten

	Ist lediglich die Bodenfläche (z. B. W1-I/ W2-I) abzudichten, dann ist diese an den angrenzenden und aufgehenden Bauteilen mind. 5 cm hoch zu verwahren (Überdeckung erfolgt durch den später aufgeklebten Sockel). • Die Abdichtung ist mind. 20 cm über die höchste Zapfstelle zu führen. • W0-I Flächen müssen nicht abgedichtet werden, sofern wasserabweisende Oberflächen verwendet werden.
	Bad abdichten mit Badewanne mit Duschbrause und Duschabtrennung. Hinweis: Trotz Duschabtrennung kann nicht auf eine Bodenabdichtung des Bades verzichtet werden!
	Dusche abdichten Bad mit Badewanne und Duschtasse Glaswand. Hinweis: Trotz Duschabtrennung kann nicht auf eine Bodenabdichtung des Bades verzichtet werden!
	Dusche abdichten Bad mit Badewanne und Dusche Bodengleich Hinweis: In häuslichen Bädern kann bei einem wirksamen Spritzwasserschutz (kein Duschvorhang) bei Duschen die restliche Bodenfläche mit W1-I eingestuft werden

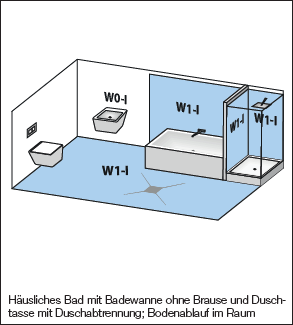

	Dusche abdichten Bad mit Badewanne und Duschetasse Hinweis: In häuslichen Bädern kann bei einem wirksamen Spritzwasserschutz (kein Duschvorhang) bei Duschen die restliche Bodenfläche mit W1-I eingestuft werden

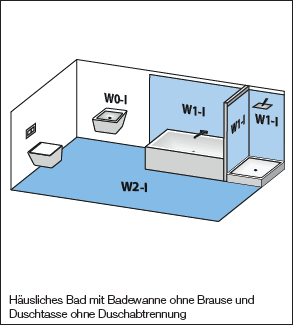

	Dusche abdichten Bad mit Badewanne und Duschetasse Glaswand
	Dusche abdichten Bad mit Badewanne und begehbare Dusche Glaswand
	Dusche abdichten mit Schwimmbecken
	Großküche abdichten

Wassereinwirkungsklassen zur Abdichtung von Innenräumen nach DIN 18534

In der DIN 18534 wurden in Abhängigkeit zu der zu erwartenden Wasserbelastung
die Einstufungen wie folgt definiert:
• W – Wassereinwirkungsklasse
• 0-3 – Einstufung in Abhängigkeit zur Wasserbelastung
• I - Innen

a) Es kann zweckmäßig sein, auch angrenzende, nicht aufgrund ausreichender räumlicher Entfernung
oder nicht bauliche Maßnahmen (z. B. Duschabtrennungen) geschützte Bereiche, der jeweils höheren
Wassereinwirkungsklasse zuzuordnen.
b) Je nach erwarteter Wassereinwirkung können die Anwendungsfälle verschiedenen
Wassereinwirkungsklassen zugeordnet werden.
c) Abdichtungsflächen ggf. mit zusätzlichen chemischen Einwirkungen in Form von Säuren, Laugen müssen
mit chemisch beständigen Abdichtstoffen versehen werden, d.h. Reaktionsharzabdichtungen sind hier
notwendig.
Wasser-einwirkungs-klasse	Wasser-einwirkungsklasse	Anwendungsbeispiel a) b)	Riss-klasse	Abdichtungs Material
W0-I	gering Flächen mit nicht häufiger Einwirkung aus Spritzwasser	• Bereiche von Wandflächen über Waschbecken in Bädern und Spülbecken in häuslichen Küchen • Bereiche von Bodenflächen im häuslichen Bereich ohne Ablauf z. B. in Küchen, Hauswirtschaftsräumen, Gäste WCs	R1-I	• Ottoflex Flüssigfolie für die Boden- und Wandabdichtung • Ottoflex Dichtungsschlämme • Ottoflex Abdichtbahn + Ottocoll M 500 • Ottoflex Dichtband • Ottoflex Objektdichtband • Ottoflex Rohrmanschetten • Ottoflex Innenecke und Außenecken • Ottoflex Wannenranddichtband
W1-I	mäßig Flächen mit häufiger Einwirkung aus Spritzwasser oder nicht häufiger Einwirkung aus Brauchwasser, oder Intensivierung durch anstauendes Wasser	• Wandflächen über Badewannen und in Duschen und Bädern • Bodenflächen im häuslichen Bereich mit Ablauf • Bodenflächen in Bädern ohne/mit Ablauf ohne hohe Wassereinwirkung aus dem Duschbereich	R1-I	• Ottoflex Flüssigfolie für die Boden- und Wandabdichtung • Ottoflex Dichtungsschlämme • Ottoflex Abdichtbahn + OTTOCOLL M 500 • Ottoflex Dichtband • Ottoflex Objektdichtband • Ottoflex Dichtmanschetten • Ottoflex Innen- und Außenecken • Ottoflex Wannenranddichtband
W2-I	hoch Flächen mit häufiger Einwirkung aus Spritzwasser und/oder Brauchwasser, vor allem auf dem Boden zeitweise durch anstauendes Wasser intensiviert	• Wandflächen von Duschen in Sportstätten/ Gewerbestätten c) • Bodenflächen mit Abläufen und/oder Rinnen • Bodenflächen in Räumen mit bodengleichen Duschen • Wand- und Bodenflächen von Sportstätten/ Gewerbestätten c)	R1-I	• Ottoflex Flüssigfolie für die Wandabdichtung • Ottoflex Dichtungsschlämme • Ottoflex Abdichtbahn + Ottocoll M 500 • Ottoflex Dichtband • Ottoflex Objektdichtband • Ottoflex Dichtmanschetten • Ottoflex Innen- und Außenecken
W3-I	sehr hoch Flächen mit sehr häufiger oder lang anhaltender Einwirkung aus Spritz- und/oder Brauchwasser und/oder Wasser aus intensiven Reinigungsverfahren, durch anstauendes Wasser intensiviert	• Flächen im Bereich von Umgängen von Schwimmbecken • Flächen von Duschen und Duschanlagen in Sportstätten/Gewerbestätten • Flächen in Gewerbestätten c) z. B. gewerbliche Küchen, Wäschereien, Brauereien usw.	R1-I	• Ottoflex Dichtungsschlämme c) • Ottoflex Abdichtbahn + Ottocoll M 500 c) • Ottoflex Dichtband • Ottoflex Objektdichtband • Ottoflex Dichtmanschetten • Ottoflex Innen- und Außenecken
